一、LY-W3 瀝青溫拌劑具有降低筑路成本，減少環境污染，降低瀝青混合料拌合溫度， 降低瀝青老化程度，延長道路使用壽命的作用。對石料烘干水分含量要求可以適當放寬。
二、在不影響瀝青混合料的路用性能前提下，可降低施工溫度 20℃-50℃，從而節約能源，每拌合一噸瀝青混合料可節約燃氣 6-10m3。
三、減少拌合時間（每缸料拌合時間減少 5-6 秒）提高生產效率 10%-12%、降低施工綜合成本；無需外加設備，拌合及施工工藝與熱拌混合料基本一致。

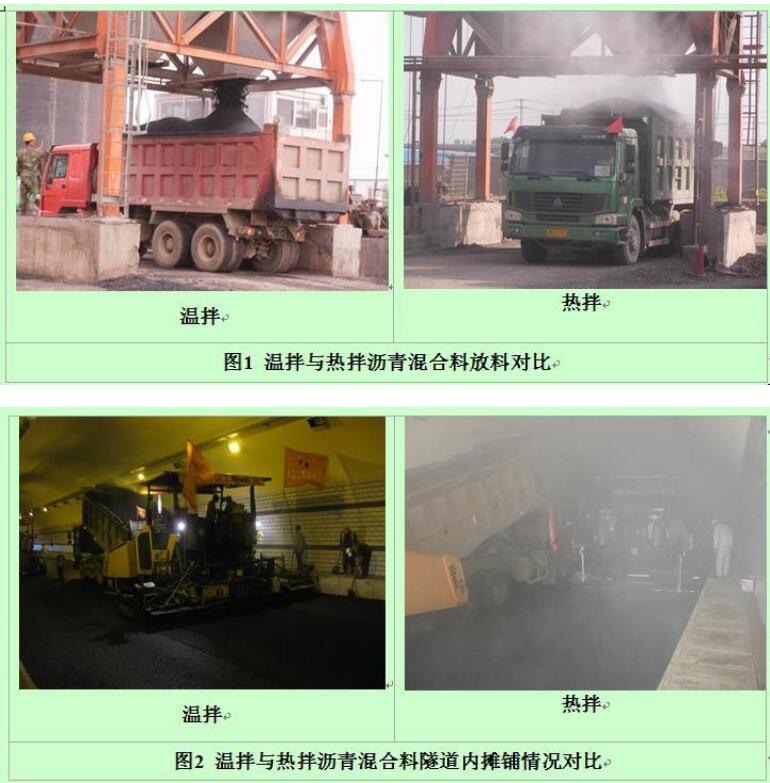

四、環保、實用易于碾壓。與熱拌瀝青混合料相比，溫拌瀝青混合料可以節省燃料 20% 以上，減少 CO2 排放 65%以上；減少氮氧化物 70%；減少瀝青“瀝青煙”排放 80%以上?？苫鞠掳┑臑r青煙和異味。減少對現場操作人員及周邊的人員的危害。
五、在低溫狀態下，可正常施工，延長施工工期。
六、降低成本核算：
1 噸瀝青混合料（油石比按 4.0%計算）需要添加 LY-W3 瀝青溫拌劑：
添加 XTYW 溫拌劑增加的成本：40*0.3%=0.120 ㎏ 0.120*85=10.2 元如果用天然氣加熱節省：7*3.6=25.2 元
注：LY-W3 價格按 85 元/㎏，燃料油按 5 元/㎏，天然氣按 3.6 元/ m³。
使用說明：
使用方法：按 瀝青量的 0.2-0.5%加入瀝青儲罐中，攪拌均勻即可使用；沒攪拌用瀝青泵打 2-3 個循環也可以。
1、基質瀝青溫拌混合料初壓溫度控制在 110℃以上，終壓 60℃以上。
2、SBS 等改性瀝青溫拌混合料初壓溫度控制在 130℃以上，終壓 90℃以上。
3、開放溫度 50℃以下。
注意事項：攤鋪機清洗干凈，碾壓強度禁止過壓。
溫拌機理：
LY-W3 溫拌劑可將瀝青中的氧氮硫化合物所形成的膠團分散成小分子膠束、實現均勻分散，達到降低拌合溫度的目的。在壓實完成后，溫拌劑會向石料與瀝青界面轉移，具有一定的抗剝落效果，加強集料與瀝青膠結料的粘結性能。另外 LY-W3 溫拌劑能“收集”石料中殘留微量水再瀝青膠結料內部暫時性形成結構性水膜，含有表面活性劑的水膜起到潤滑作用降低瀝青粘度，從而實現溫拌，所以石料烘干水分的含量要求可以適當放寬。
技術指標：
表 1 LY-W3 油基瀝青溫拌劑企業標準 Q/XT 03-2015
|
性 質 |
標 準 |
測 試 方 法 |
|
密度（20℃）kg/L |
0.88-1.0 |
GB/T1884 |
|
運動粘度（60℃，mm2/S） |
50-180 |
SH/T0654-1998 |
|
水分 |
<0.5% |
GB/T 260-2016 |
|
閃點 |
不小于 210℃ |
GT/267 |
|
外觀 |
黑褐色至黑色 |
目測 |
|
氣味 |
石油瀝青味 |
嗅覺 |

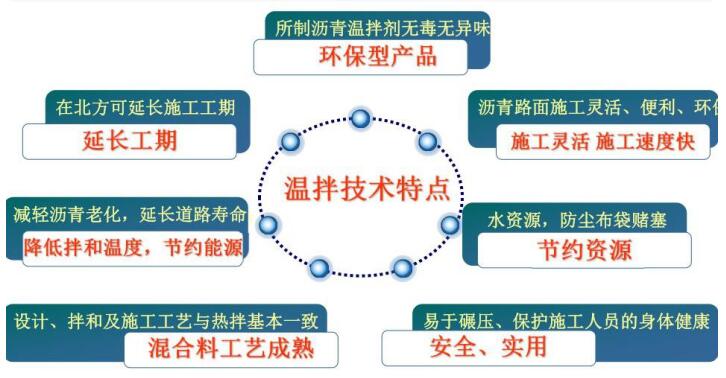

產品特點
1、所研制的瀝青溫拌劑是無毒無異味環保型產品，可直接按質量分數加入瀝青中使用；
2、產品中性不含強堿、不含強腐蝕物質性能柔和，不屬于危險品；
3、在不影響瀝青混合料路用性能的前提下，可降低施工溫度 30～50℃，從而節約能源減少環境污染，降低成本；
4、安全、實用、易于碾壓、減少瀝青煙保護施工人員的身體健康；
5、溫拌瀝青混合料的設計、拌合及施工工藝與熱拌混合料基本一致；
6、降低拌合溫度，減輕瀝青拌合時瀝青老化程度，延長道路使用壽命；
